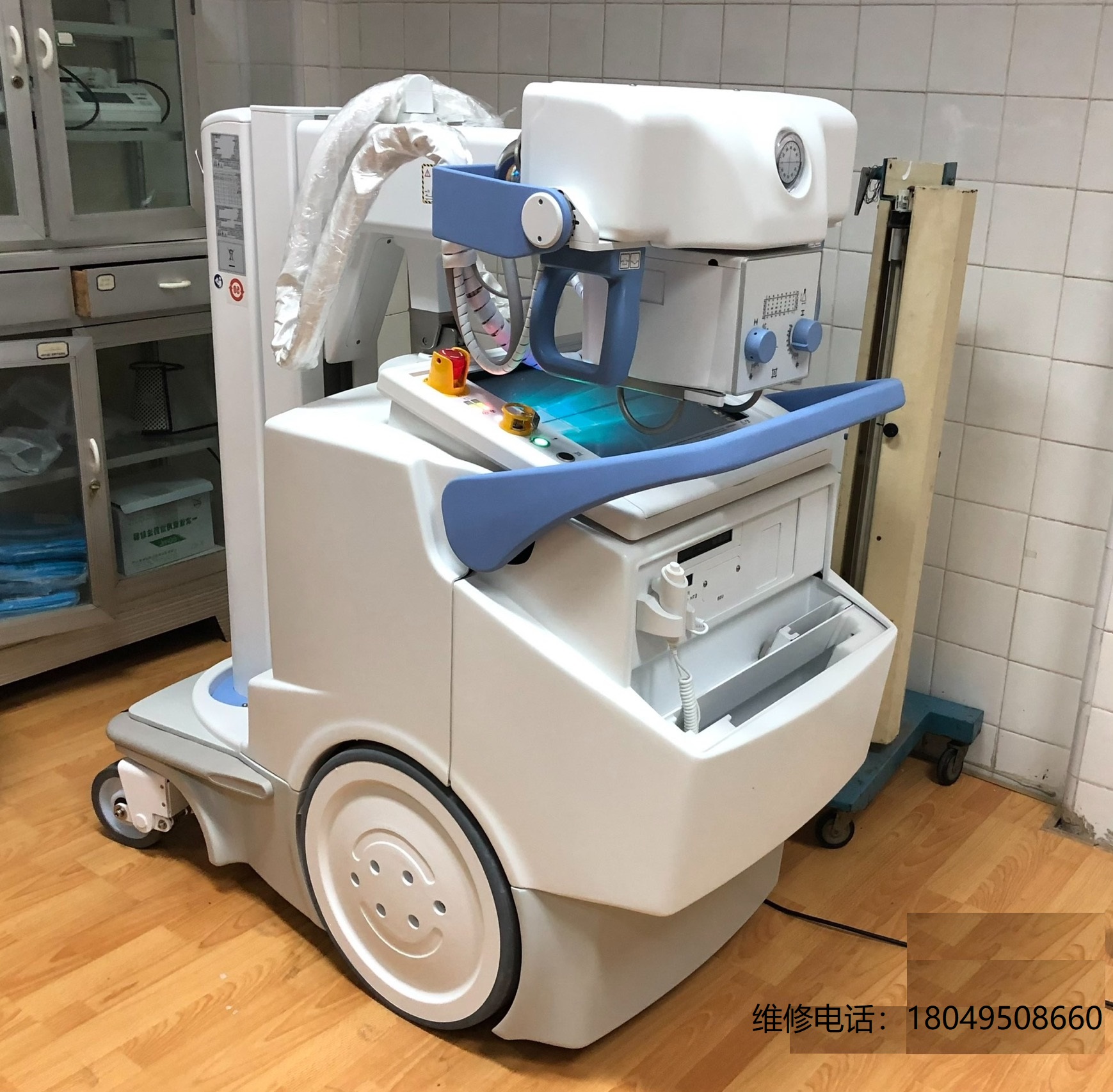

SEDECAL移动数字化摄影系统DR蓄电池故障排除和更换

设备型号：SEDCAL SM-50HF-B-D

适用OEM型号：锐珂、蓝韵、万东、等品牌。

蓄电池故障判断：

1、 在连接电源充电时两端电压达到420V，不连接电源时达到390V，来判断充放电是否正常？

2、 电池电量低于10%时，红色指示灯闪烁，发生器处于准备状态且电池电量低时，电池监控板到ATP控制台CPU板的J2-7处于高电平（约5V）。

3、 充电，电池托盘1(J2-)和托盘5(J6+)之间VDC410V-420V，测J12-5和J12-1之间必须108-112VDC，过低则充电电路故障。

4、 VDC370-390VDC，测J12-5和J12-1之间必须94-102VDC时，不充电。

5、 单组输出充电电压27.5V。

6、 充电板每个扇区为2个电池充电，每个电池供电约14V（充电）。

7、 检测电池，带假负载电阻测量电池应在12V左右，如低于10V，则电池有故障，必须更换。
