飞利浦DR图像伪影,如何探测器校准?

飞利浦DR图像伪影,如何探测器校准?


    当图像出现伪影时,要如何处理?

    我们在排除异常阻挡物后,第一时间想到的就是先做探测器校准。

    还记得探测器校准的方法和步骤吗?

    注意事项:在做探测器校准之前,一定要保证探测器工作在一个稳定的温度范围内,并不是单纯是指探测器所在的房间温度是恒温的;
    如果是刚开机就做探测器校准,在使用过程中屏幕可能会提示探测器温度只有1度的错误提示。
    那么,
最好开机预热半个小时后或者是上午检查完病人空余时间来做探测器校准,效果最好。


   具体操作参考如下:


   01具体方法:


(Digital Diagnost 2.x为例子)

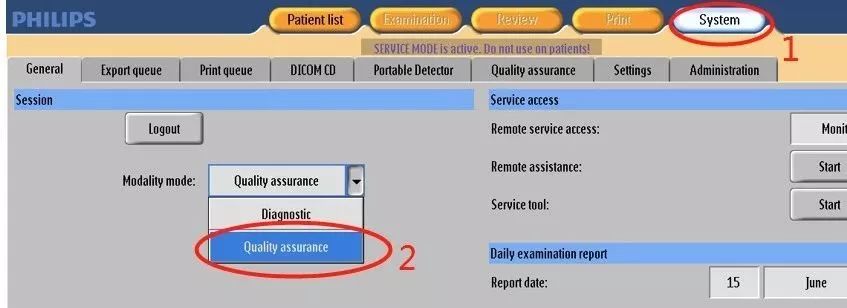

  • “eleva”用户登陆,点击“System”菜单,在“Modality Mode”里选择“Quality assurance”。

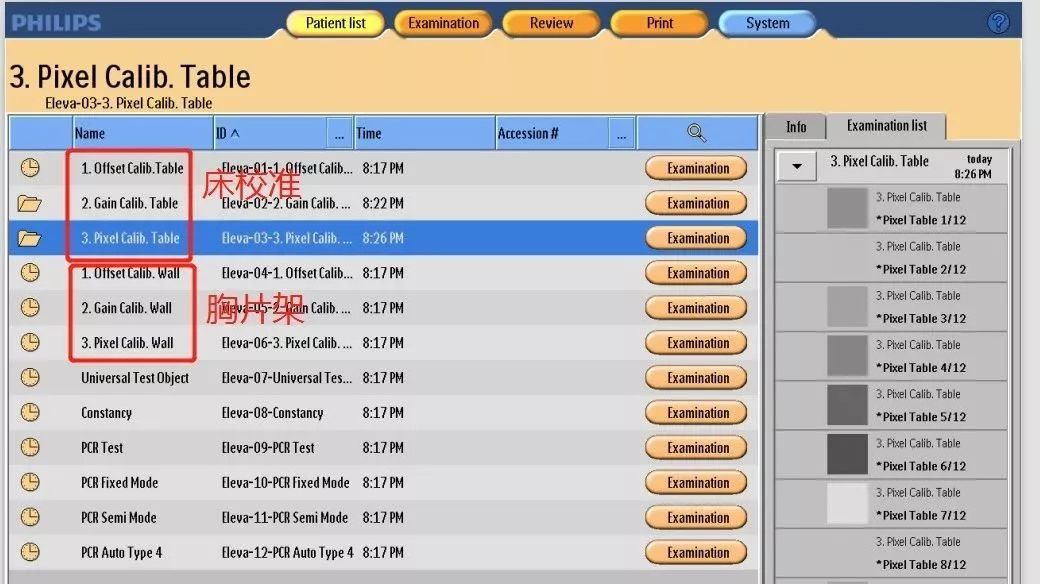

  • 点击病人列表Patient list选项,根据设备的配置(单板或者双板)能够看到探测器校正的条目。


    02校准前的准备工作


  • X线与探测器之间不能有物体;

  • 取出滤线栅;

  • 球管对准探测器的中心;

  • 确认SID,床探测器SID为110cm ,胸片架探测器SID为150cm;

  • 限束器光野大小设置为47cm*47cm,内部的滤过设置为0(此项一般为自动);

  • 在限束器下放轨道上放置21mm 的铝板。


    03
正式校准工作开始

  (球管对准的胸片架就先选择胸片架菜单)

  • 点击Patient list选项,选择“Offset cal”,点击“Examination”,点击确认,开始校正。提示成功后,此项校准结束。

  • 点击Patient list选项,选择“Gain cal”,点击“Examination”,分别选择10次曝光选项,并完成曝光,待成功后,点击下方 √ 按钮。

  • 点击Patient list选项,选择“Pixel cal”,点击“Examination”,分别选择12次曝光选项,并完成曝光,待成功后,点击下方 √ 按钮。


    以上三项校准全部做完后,就可以再到“Modality Mode”里选择“Diagnostic”回到病人检查列表界面,放回滤线栅,取出铝板,进行正常曝光测试,完后继续检查病人。
